# 初撃ち
 今日は、






午前中に、

昨日頼まれていたACアダプターを修理しまして

届けた後に、
ついでにパラボラアンテナの設置をしてきました


いや〜、始めて同軸ケーブルの施工をしましたが、、
変わったケーブルですねw



そこで








以前使っていた電話機とACアダプターを貰ったんで










ばらしましたw

コンデンサが多いですね〜
ついでに、トランジスタもいっぱいあったんで
1815らへんの大量ゲットと思ったんですが・・・・・



1つもありませんでした・・・・・





で、午後からは









レールガンの初撃ちしました



以下写真(1/30s)










ま〜〜〜〜た、外れましたよ・・・・



何でですかね????

新年早々縁起が悪いですねw









ダンボールを片面貫通して、もう片面も削ってました

これまでで最高威力です!!



次こそは、当たってくれませんかね〜


アルミ缶貫いたら動画あげます











では、また



| comments(1) | - | 21:16 | category: レールガン REGANIS(レガニス) 完結 |
# 1.8KJ
 今日は、










昨日少しだけバージョンアップしたチョッパ回路を
また少し改修しました












以前は、インダクタに中空コイルを使っていましたが
昨日の掃除で発見したフェライトバーに巻きました



そしたら、以前は充電できなかった1.8KJのコンデンサバンクに
充電できるようになったんで









撃っときました



以下写真(1/30s)









おお〜〜、なんかいいですねw







アルミ缶をそれまして






後ろに置いてあったかなり分厚いダンボールを貫通しました・・・・



さすが1.8KJ・・・・





実はこの後、もう一発撃ったのですが

ちょっと面白いことがおきたので・・・・
しばらくは公開しません


もう少しデータが取れたら載せようと思っています





では、また




| comments(2) | - | 19:55 | category: レールガン REGANIS(レガニス) 完結 |
# 寝すぎ・・・
 今日は、







11時30分起床・・・・・・


危ない危ない・・・寝すぎるとだったww




この後、下に降りて

パン食べて、うとうとしてると・・・・・



3時30分・・・・・・・






これは、ひどいwwww





まさかの1日のほとんどを寝てました。



こりゃいかんって事で









寝起きでレールガン撃ちました


ちなみに寝すぎのせいだと思いますが
頭が痛いです・・・・



以下写真(1/30s)












そして、レールガンも寝起きのようで

プロジェクタイルが下の木に当たりました・・・・




今は






この2種類を使っているんですが
どっちが安定するか試してます


ちなみに上はある方のプロジェクタイルを参考に作ってますが
この角度からでは分からなくなってます


今回、ポリカを切る時に







CDを使いました
同じポリカ同士なら切れるはずと思いまして、リューターで30000rpmで回してみました



すると









5mmポリカがけっこうさくさく切れました

今度からはこの方法で加工します。。




あと、ツイッターをいじってたら








トップの記事がぼくの写真になっててビックリしましたw



ああ〜〜・・・眠い





では、また





| comments(4) | - | 22:00 | category: レールガン REGANIS(レガニス) 完結 |
# 50×108
 今日は、






朝起きてメンテをした後に













またもやレールガンを撃ちました

今回はプロジェクタイルが真っ直ぐ飛んでるのかを確認する為に
粘土に撃ってます





結果は・・・・・


プロジェクタイルが詰まりました・・・・
ダンボールを見たら穴が開いていたんで

おお!!良い威力!!!!



とか思ってましたが
これは以前行方不明になっていたプロジェクタイルが開けた物でした
※ダンボールの中から無事発見されました


あまりにも悔しかったんで









その場でメンテをして

レールの微調整をした後に


また撃ちましたw



以下写真(1/30s)






・・・・・・・・・・

狙いがそれました
プロジェクタイルは粘土の端っこをかっさらっていきましたww


それと、スチールウールを硬く詰めすぎました

プラズマが遅すぎです・・・・・



100均のスチールウールたわしはよく太い物が混ざっているので
それが残っているとこうなってしまいます・・・


1.2KJはこの辺が潮時なんですかね〜
もう少しエネルギーを増やしたらあんまり微調整しなくてもいいんですかね??



実は今日、ツイッターで仲良くなった方が
レールガンをやっていまして


その人の威力に最早感動すら覚えちゃって・・・・


HILENさんやRaldさん、kisaragiさん以来の衝撃でしたね・・・・はい




あと玄関での何気ない一こまです






レールガンとぼくの靴(30cm)

ほんとになんでもない光景でしたね《笑



午後からは






高千穂にあるプールで

「煩悩スイム」とか言う、なんかがありまして


50m×108本の
合計5.4kmを泳いできました


最初のうちに調子に乗ってバタフライやら潜水やらで
弟と戯れてたら




後半死にましたw
肩が上がらないww



まあそんなとんでもない目に合いまして・・・



景品が







お風呂に入れるあれ、ペン、絵柄がかわいいメモ帳、LEDライト・・・・


LED少しうれしいww

まあ、、バラすしか使い道がないんですけどね



そして夕食は






帰り道にある生姜焼きのお店に行ってきました
みんな高カロリーすぎww






なぜかたれが掛かってない・・・・

どうやらいつもと作っている方が違うみたいでした。。


いつものが良かったな〜



さ〜て、明日は、、、、、





では、また





| comments(6) | - | 21:54 | category: レールガン REGANIS(レガニス) 完結 |
# 397えん♪
 今日は、








ひそひそと年賀状用の写真を撮ってました



そのいきさつが




まず


アクリルパイプをあぶりながら加工しまして









この、2013と読めなくも無い物に加工します


そしてこれにプラズマを送り込めば
綺麗に2013と浮き出るはず!!







いざチャレンジ!!



3.2.1・・・・・








ぱあぁあぁぁぁぁぁ・・・・
















・・・・・ぁぁぁぁああああああああああんっ!?












・・・・・・・・・・・・・・・・











さーーーて、

すべて忘れましょうね〜



もう、

「ふつーに撃てば盛り上がるんじゃね!?」




と思いまして


いつもの綺麗なプラズマを撮ることにしました





それが・・・こちら

以下写真(1/30s)











はい・・・・・こんな時に限って張り切るんですよこの子w


プラズマが10mは飛んできました
ドア開けといてよかった・・・・

ちなみにプロジェクタイルは入れてないです




この後は、

明日、高千穂で50m×108本泳ぐ予定なので







近くの市民プールに泳ぎに来ました

いや〜。引退して以来なんで半年ぶりのスイムです






う〜〜ん。。落ちますねw

体の硬さがハンパ無いです、、柔軟サボるから・・・・・・
2kmほど泳ぎましたが肩が辛いです、、









帰宅後は







ぼくの中学生の時の担任がバンドをしているので見てきました

さすが、上手です!!


あと、音が・・・・最早振動ですw

オマケにYOU君も見に来てましたw


さらに特注の電子三線も出てきまして・・・・
一体いくらするんだか・・・




いや〜最高の1日でしたね〜(最初を除けば)


さ〜て、明日は高千穂行ってきます!





では、また




| comments(1) | - | 23:37 | category: レールガン REGANIS(レガニス) 完結 |
# コンデンサ
 今日は、








学校が終業式でした

明日からは冬休です!!
さ〜て、、レールガンでも撃ちますか《笑


で、ほんとは

今日の午後に駅伝があるはずだったのですが





雨天中止になりました・・・・・・

なんのためにランニングをしたんだか・・・・




まあ・・・・いいです、、はい





んで、帰宅してみると、、











コンデンサが大量に届いていました


このコンデンサは全てツイッターで仲良くなった方に頂きました
名前は控えさせて頂きます


ありがとうございます!!!




ちなみに整理してみると








こんなに入ってます

400V560μF   × 29
450V220μF   × 21
400V1000μF  × 4
330V1100μF  × 1
400V5600μF  × 4
真鍮製 コンデンサ連結棒 ×2



です、、

なんだか、、悪い気がしますね、、、
真鍮製の棒だけでもけっこうな値段だと思います


しかも400V5600μF×4で 1.8KJとぼくが持ってるコンデンサより
強いですし・・・・・



ほんっとに、ありがとうございます!!!!






そして、今回もらった1.8KJもコンデンサバンクで
REGANISを撃とうと、思ったんですが


まさかの375Vしか充電できず。。。

多分並列に繋いでるんで内部抵抗が減って
今の非力なチョッパ回路じゃ充電できなくなったんだと思います



そんなわけで、
いつもの1.2KJでの射撃です


以下写真(1/30s)








う〜〜ん、、、、
なんだか新しく作ったプロジェクタイルが引っ掛かり気味みたいです

大分プラズマより後から出てます


オマケに回転しているようで
40cm先のアルミ缶に横を向いて当たったみたいです


これは、缶が満遍なく凹んでいたんで間違えは無いと思います



ずっとREGANISの不調と思っていましたが、
どうやらプロジェクタイルの不調みたいです・・・・・・・

ど〜やって改良しますかね・・・・





では、また




| comments(0) | - | 22:29 | category: レールガン REGANIS(レガニス) 完結 |
# 撃ってみた
 今日は、







クラスマッチ2日目でした

まあ・・・・ぼくたちのソフトは昨日敗退したんで
今日は見学でしたが・・・・



それ以外の

バスケ、サッカー、バレーで三冠を達成してましたw



おかげで景品のお菓子が大量です



そんで放課後に友人二人とコイルガンを作ってました

ホントは物理スイッチを見せた後に
無音の半導体スイッチを見せてあげたかったんですが・・・・




こ・・・・壊れてる・・・・・

まさかの壊れてました(涙


400円もするのに・・・・・いつのまに




まあ・・・・けっこう壊れやすいんで仕方ないです。。



夕方からは、レールガンを見せました

ついでに今回はツイキャスとか言うので生放送しながら
発射してました。


閲覧していた皆様、グダグダで大変申し訳ありませんでした
すみません・・・・



以下写真(1/30s)










今回はスチールウールの量はベストだと思ったのですが・・・・


まず、

あのプロジェクタイルは失敗です//

今回の射撃は真っ直ぐ飛べば確実に缶に当たったはずでしたが・・・・





どっか行きました・・・


作り直します




それと



スイッチが吹き飛びました・・・

まあ、つなぎ目のガムテープが千切れたんですが



おかげで感電に通電しないで40Vほどの残電荷がでてました

はぁ〜〜・・改良の余地ありですね



もちろん終ったら








メンテです



全部外して







こうします

やっぱりススが多いです



次は土曜日辺りに撃つと思います

プロジェクタイル作っとかないと・・・・


明日は駅伝だ〜〜
YOU君代わりに出てw



では、また



| comments(2) | - | 21:43 | category: レールガン REGANIS(レガニス) 完結 |
# !!復活!!
 今日は、







深夜1時から早朝4時半まで、回路と格闘してましたw

出力は380Vでてるんですが



400V15000μFのコンデンサに充電すると

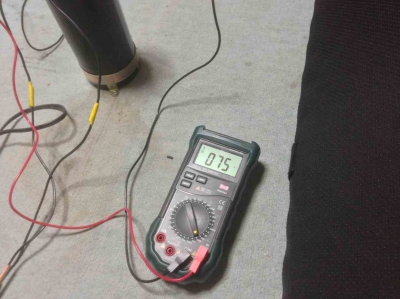

75Vしか貯まりません・・・・

なぜなんだ〜〜〜
この後は、集中力がどんどん薄れてきて


「あれ?・・電池ってどっちが+?」
とかなったんで、寝ました


ホントは寝る前にちょっと怖いことがあったんですが・・・はい




8時に起床しまして、再びやってました
そして、ツイッターで愚痴っていたら

ある方に
「電流が足りないのでは?」
とアドバイスして頂き、、、、


そ〜いえば・・・9V電池じゃ厳しいのかな??
と思いまして


電源を7.2Vトランスに替えてみると・・・







いったぁぁぁぁあああああ!!



やったぁぁぁぁぁあああああああああああ!!!!




いぇぇぇぇええええええええいいいいいいい!!!!!!!





・・・・・・・・・・・・・・






はい



いきましたね!!
電流を増やしただけでいけるなんて・・・初めからやっとけば良かった・・・

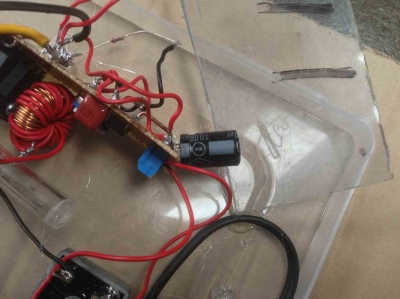

そして、今回はサージから回路を保護する為にスイッチやらを付けまして

100均で買ったハードケースに固定したら







完成です!!

長かった〜〜〜
やっと終わりました



これでREGANISが撃てます

いや〜久しぶりですね〜〜
多分失敗しますw



この後、
タラバの水槽を洗いまして、噛まれまして・・・

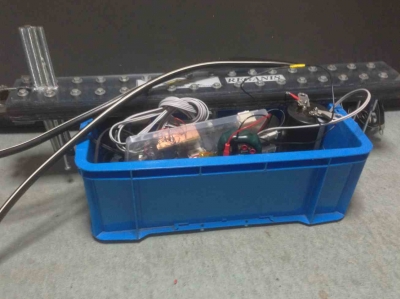

ニューケーブルに変えたREGANISを箱に詰めましたら・・・






さらに重くなりました・・・

インダクタがはみ出てます。。。。



必死に階段を下りまして






配線です。
久しぶりすぎて時間が掛かりました



さ〜〜て、充電、、開始!!




・・・・・・・・・・・・・・・・・あれ?



充電が200Vを越えた辺りからすっごく遅くなりました
もう止まってるも同じです・・・


なんでかな〜〜?
ここのコンセントおかしいのかな〜??

とか思いつつ、回路を探ってみると・・・








ノイズ防止用のコンデンサが片方外れていました・・・・
ポリカ板で引っ付けて見ると・・・


きゅいいいいい〜〜


おお!早くなりました!!
この何気なく付けたコンデンサがいい仕事をしてるみたいです

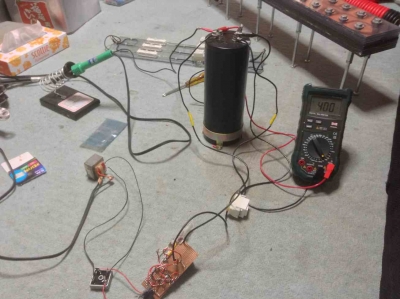

無事400V貯まったので・・・


撃ちます!!

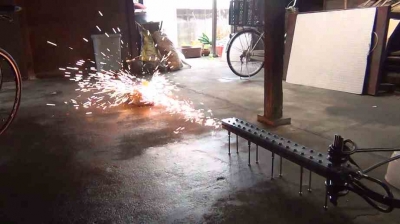

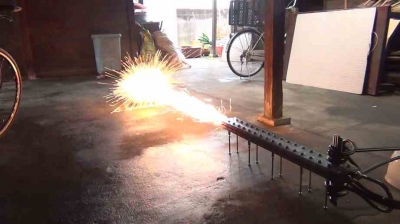

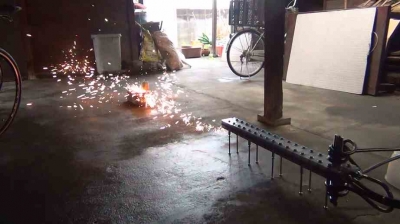

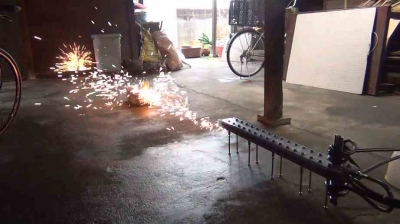

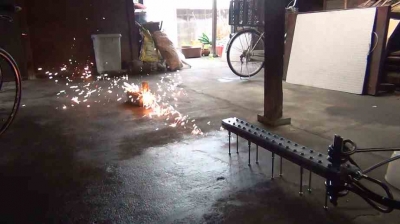

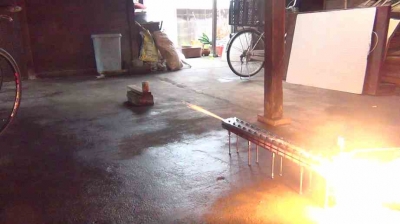

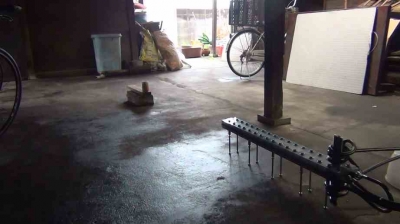

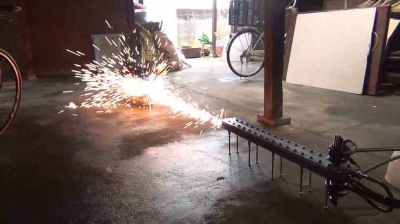

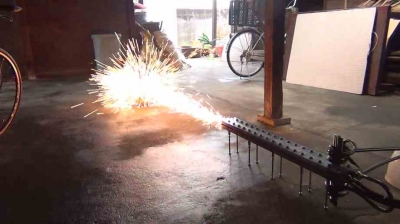

以下写真(1/30s)











ああ〜スチールウールの入れすぎですね・・・
あまり加速されていません


おまけにプロジェクタイルが的をかすりまして・・・・
後ろの壁にあたりどっかにいってしまいました・・・・・・・・

また作り直さないと・・


かすっただけでしたが缶が裂けてました
おまけに残電荷も20Vとかなり低いです

以前よりも多くのエネルギーが使えるようになったみたいです


さすが120スケア!!





このあと、
親せきのT兄が来まして


ポリカやジュラルミンの加工法を教えてもらった後に、
ボールエンドミルさえあればレールにR加工も簡単に出来るとの事でした

いつかやってもらいたいですね〜
ジュラルミンをw

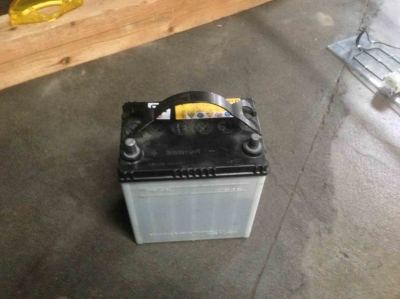

おまけにいらないバッテリーがあると言われて






貰いましたw
12vで38A出せるみたいです
こいつが無事充電できたらZVSドライバーに使うつもりです


ありがと〜
T兄!!


さ〜〜て・・・・どうやって充電しようかな・・・・




帰宅後は

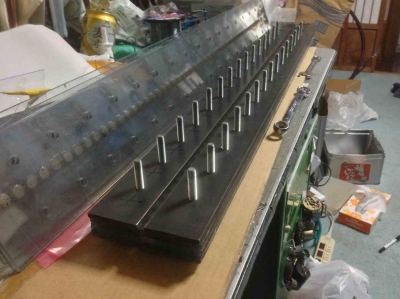

なつかしのメンテです
いいですね〜この時間はなんか幸せでした・・・・はい


これで、一通りの実験が出来るようになりました!!
REGANISプロジェクト〜

ふっっかつ!!!!
です





最後に、

また今回も、コメントやツイッター、さらには他の方のブログにまで
多くの方にアドバイスを頂き実験を再開することが出来ました

ありがとうございます

ぼくはかなり知識が少ないので皆様に質問することが多いと思いますが
もしよろしければこれからもよろしくお願いします

毎回、実験が詰まる度に回路図やアドバイスを頂いてばかりなのでいつか自分で解決出来るように
なってみたいです


今回は真にありがとうございました!!




では、また




| comments(5) | - | 21:28 | category: レールガン REGANIS(レガニス) 完結 |
# 掃除
 今日は、




いとこのリューヤが!!


大学合格しました!!!!








おめでとーー!!








3月頃にそっちにいくから遊ぼ〜ね


いや〜すごいですね・・・しかもかなり難関大学です・・・・

勉強嫌いなぼくには無理な話ですね。。








さて、話は変わりまして

ついにREGANISのケーブルがすべて作り終わりました
圧着端子が2つ足りませんが・・・

それを除いてです



ついでに、REGANISの圧着端子と接する所の穴をΦ12にしないといけないので

久しぶりに完全にばらしました



ところが、、







この4本のボルトが全く抜けません・・・

もしかして夏に作って最近気温が下がったので中のレールが縮んだんでしょうか??
こんなことならもう少し余裕を持たせておけばよかったです・・・


まあ・・・・力ずくで抜きまして







これがREGANISの全パーツです。

以前まではREGANISだけで12kgあったのですが
今回のケーブルで更に重くなるので階段の上り下りが心配です・・・



この後、目も当てられないほど散らかっている机を掃除していましたら







前にコイルガンに使っていた配線用の1.25スケアが出てきました

感覚が麻痺しましたかね・・・
このケーブルが細く見えて仕方ないですw

この後も、掃除していると・・・


コイルガン2号機が出てきました
以前ははまってましたね〜
1号機を気合入れて作ったのに、適当に作った2号機の方が効率が良くて
かなり凹んだのを覚えています・・・・・


はい





約5ヶ月ぶりの再会です






こいつを見ていると久々に撃ちたくなったので










撃つことにしました
せっかく片付けた机がものの10分で・・・


今回は、いつもの物理スイッチではなくこれもまた発掘した








半導体スイッチのトライアックを使っています


いいですね、コイルガン
レールガンみたいに重くないですし
お手軽です


レールガンにも使えたら良いんですが、なにぶんサージが・・・・




では、また




| comments(5) | - | 21:23 | category: レールガン REGANIS(レガニス) 完結 |
# テスト??
 今日は、





学校が早く終わったので

REGANISの改修を進めました



え?、テスト???
なんですかそれ?食べれるんですか??



まあ、そんなんこんなんで

今日は、スパークギャップスイッチを作りました
今回は、ボルトを2本使いますので塩ビ管をリューターで削りまくりまして・・


以前は接触部分に袋ナットを使っていたのですが
あれだと接点がかなり小さくなってしまいますし、、抵抗がおおきそうなので

普通のナットを2つはんだ付けして使います



まずは






粘土に突き刺して固定します
その後、フラックスを塗ったくりましたら



はんだ付けです。





で、完成した物が








こちらです
以前の点接触ではなく、面接触になってくれていると思います



・・たぶん・・・・・・・・・






不安なんで、この後リューターで平面にします。。




上のほうは







こうなってます
右の方が可動式です

以前よりも抵抗が少なくなってくれているといいんですが
どうでしょうかね〜?



ついで、そこに繋ぐケーブルも切り出して行きます






ボルトクリッパで切断している所です
このケーブルはペンチじゃ無理です、歯が届きません・・・
まあ、届いたとしても切れませんがw








被覆を剥きましたら






全てのケーブルを切り終わりました

が・・・



まさかの圧着端子が足りませんでした・・・・・
あと2つのためにまた送料が掛かるんで損しました


さらに


まだ、ケーブルが半分残っています・・・
全て使えば240スケアに出来るんですが


やりません!!




今はw

いずれまたコンデンサが増えた時にでもやってみるつもりです



今週末までに出来ればいいですね〜



では、また



| comments(1) | - | 20:03 | category: レールガン REGANIS(レガニス) 完結 |
