# カルコン400ドラグ強化
さあさあ急に始まりました
カルコン400のドラグシステム公開です
コメント欄より改造方が知りたいと言う方がいらしたので公開します

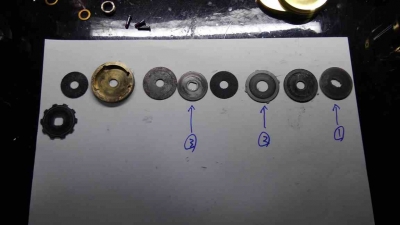

まあざっとこんな感じです
1番は旧カルコン400の同パーツです
カーボンワッシャーはすべて250DCのものです

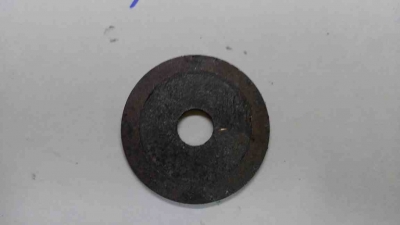

こんなのカルコン250DCのカーボンワッシャーを2枚組み合わせたもので
そのままだと入らないので削ってください

これを使った理由ですが純正品のカーボンクロスワッシャーだと滑りが良すぎるからです
以前250DCのドラグテストの時も削りだしたカーボンクロスワッシャーだと3堋度の
ドラグ力しか発揮できませんでした
滑り出しがいい事に越したことはないのですが
今回はぼく仕様にデチューンしてます

それと ↓◆↓はそれぞれ
フライス盤でも研削機でも何でもいいので削ってください
でないとメインギアから飛び出しすぎて使い物になりません
ぼくの場合ですと
,0.15mm
△0.1mm
を0.25mm程削ってます(たしか)
まあ“屬篭度がいりますので厚さの割には少ししか削ってません
あと2番は外側の爪4つは削らない方がいいと思いますねー
薄物ですので加工のコツがいりました

あとドラグ力を上げたいからと言ってグリスを塗らないとかは
やめた方がいいと思います
シマノは湿式ドラグですのでグリスがあって力を発揮するらしいです
もっと滑り出しを捨ててドラグ力を求めるのでしたらアブとかの
乾式ドラグワッシャーを移植すれば面白いかも?

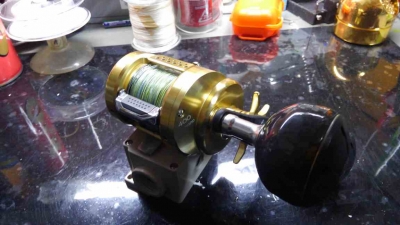

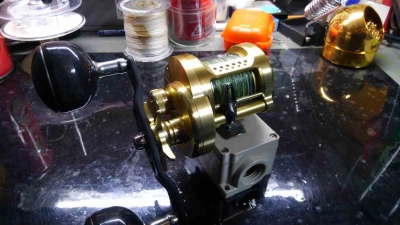

全部組んだら外見はいかにも普通


ぼくの場合ハイギア化してるのでノーマルならギア比の関係で
もっとドラグ力上がると思いますー

ではでは
| comments(4) | - | 23:00 | category: リール改造・メンテ |
# スポンサーサイト
| - | - | 23:00 | category: - |
コメント
どうもかなり遅くなってしまいましたね

ワンウェイクラッチにドラグ機構を組めば出来ない事は無いと思いますよ
| あーーじろ | 2018/04/30 6:41 PM |

はじめまして。

カルコン400ドラグ強化、分かりやすく大変助かりました。
質問失礼します。
カルコン400を使用しています。
魚を掛けた際にバラシを減らしたく思い、
ある程度のテンション(2キロ程度)でハンドルを逆回転させてラインを出したいのですが可能でしょうか?
簡潔に申しますと、ドラグでカバー出来ない所をクラッチワークでは無くハンドルの逆回転で対応したいと思います。
| oka | 2018/01/25 12:58 AM |

頑張ってくださいねー
いえいえそのお言葉だけで十分です!
ありがとうございます!
| あーーじろ | 2015/11/08 8:34 PM |

あーーじろ様

ドラグ強化のUp ありがとうございます。
大変わかりやすく、がんばってやってみます。
座金のフライス研磨の所でつまずいたら、相談にのってください。厚かましくすみません。

なんらかのお礼を送付させていただきたいのですが 直メールしていただけませんでしょうか?
| しぷらぱー | 2015/11/07 8:22 AM |
